环网柜与电缆分支箱在配电网中的应用
时间:2022-05-31 14:01:39 点击次数:2854

20世纪90时代以来,跟着社会工业化水平和国度经济实力的行进,我国提出了城市化树立的发展战略。由于原有的电力线路阻遏了城区发展,影响了城市化树立。郑州市近年来加大了对城市旅程接连拓展改造的作业力度,这就央求对原旅程的电力设备接连改迁或电缆人地。从2001年到2004年,郑州共出资26952万元对旧城区接连架空线人地改造,郑东新区共出资18000万元接连电缆管网敷设。这些数据标明往后的电缆网络会越来越多,开关所的土地运用问题与城市环境规划之间的仇视日益突出。特别是改造旧城区时,狭小的街巷无法供给满意的土地用于树立开关所,而占空中积小且易于搬迁的10kV户外环网柜、电缆分支箱能在配电节点中起着分支、分段、联络的功用,得到了广泛的运用。

1环网柜及电缆分支箱特性

(1)10kV户外环网柜指SF:绝缘、SF灭弧的多回路环网供电单元,简称环网柜。每个环网柜由3~6路开关共箱组成,接线办法活络多样,能够满意不同配电网络的需求。开关选用三相联动的SF6负荷开关或断路器,其额定电流为630A,短时耐受电流可达20kA(3s)。由于这种特其他摆放结构,环网柜具有如下特性:负荷开关选用压气式结构,灭弧时间短,寿命长;接地开关有观察窗,具有明显地可视断开点;户外型、全绝缘、全密封结构,能习气任何恶劣环境;体积小结构紧凑,占地小,设备简略,免维护;无论是负荷开关、断路器、接地开关,均为三相联动结构,有效地避免了设备的缺相作业,操作便当、安全、可靠;具有电动和手动操作组织,配FTU后即可完成配电自动化。

(2)10kV户外电缆分支箱适用于户外电缆多分支联接,柜体选用不锈钢钢板,安靖经用;带电体为全密封绝缘结构,无需绝缘间隔,可靠保证人身安全;主回路电流等级630A,支路电流等级200A.电缆分支箱以其全绝缘、全密封、耐腐蚀、免维护、安全可靠、体积小、结构紧凑、设备简略、便当、活络等特性。由于环网柜、电缆分支箱体积小、技术目标先进,能够起到传统开关所的效果,然后减少占地和缩短出线电缆长度,降低整体造价和维护费用,因而广泛运用于旧城区线路改造、新建开发园区、居民小区等。

2环网柜、电缆分支箱构成的电缆环网结构

2.1配电网络的结构

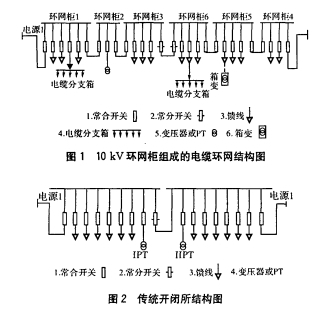

10kV环网柜组成的电缆环网结构如图1,传统开关所结构如图2。架空线路杆上架起的配电变压器容量小(315kVA及以下)台数多,人地改为电缆网后,受空间绑缚,不可能悉数选用同容量的箱变,多选用:

(1)自身带变压器的环网柜(图1中环网柜2)

(2)环网柜出线至终端箱变(图1中环网柜5)

变压器容量普通为400~630kVA

2.2环网柜、电缆分支箱构成的电缆环网结构与传统开关所的比较剖析

(1)由图1、图2能够看出,两路电源正常办法各供给3个环网柜,其出线路数可抵达6~24回,相当于2个传统的开关所(一个传统开关所出线在12回左右)。两路电源构成一个“手拉手”环网无缺满意开关所的转供负荷的功用,而且出线变为懈怠分布,至每个分支或用户的电缆长度大大縮短。

(2)环网柜构成的电缆办法活络,能够依据用户发展需求随时接入环网柜,而且能够活络地接入电源,满意特别地域的多电源杂乱配网需求。而传统开关所受树立规划绑缚,不易扩建。

(3)如图1和图2所示,环网柜每个区段控制1~4路出线,停电几率小;开关站每个区段控制7路,停电几率大;一起因环网柜懈怠分布,缺陷时停电面积小然后查找缺陷快、检修的时间短,故停电时户数较少,然后大大行进了供电可靠性。

(4)一个传统开关所占空中积约为84m2,在旧城区改造时,不可能供给这么大的中心;而每台环网柜仅占约3m2、电缆分支箱仅占约1m2的面积,且环网柜、分支箱因设备懈怠,更便于分布施行。

(5)树立一座两电源双母分段作业的传统开关所约需资金120万元;而1台环网柜约为20万元,1台电缆分支箱仅为3万元,故选用环网柜、电缆分支箱能够大大减少工程造价。

(6)市区线路的改造还要充分思索城市景象的要素,如柜型、色彩的挑选等。环网柜、分支箱由于外观多式多样,十分美丽,较易和四周环境融合在一起。归纳以上六点,在电网人地改造中选用环网柜、电缆分支箱是志趣的挑选。

2.3设备选型

(1)设备选型应思索经济性和可靠性的调和,例如:1999年郑州在刚接连架空线人地改造时,由于国产环网柜技术不老练,悉数选用进口设备,每公里人地总造价高达600万元左右。由于现在国产环网柜技术从前老练,建议选用国产环网柜,其他关于相对比较会合、容量小的10kV专用户,能够选用电缆分支箱对其供电,这样每公里人地总造价约为350万元,能够大大俭省出资。

(2)依据用地情况及用户数环网柜回路数取3~6路较适宜。

(3)思索与配电自动化协作,选用负荷开关而不用断路器;带电动操作组织或PT的环网柜应装备配电自动化监控单元或预留接口。

3运用中的留神事项

(1)环网柜作为电缆线路的节点,接线活络,操作便当。而电缆分支箱不能直接对每路接连操作,仅作为电缆分指运用,因而分支箱不能用于主干网。

(2)预留回路便于往后发展用户。预留办法可在环网柜、电缆分支箱预留出线路数。也可由主干电缆II接入新的环网柜。预留回路必需用绝缘封帽密封前方可作业。

(3)在未完成配电自动化的区段,应在电缆侧加装短路缺陷指示器,以行进短路缺陷段查找的速度。

(4)带有防爆孔的环网柜不应设备在街道上,避免事端时伤及行人。

(5)操作环网柜时要仔细检查各种指示信号,对有压力的开关,发现压力缺乏阻挠操作。

4总结

在城网架空线人地改造或新建电缆网工程中,在作业可靠的前提下,从经济性思索,建议选用国产设备。10kV户外环网柜,如HXGN6型SF。环网柜,HXGW--12/630系列SF。环网柜;箱变能够选用预装式箱变,例如:YBMW--12/0.4系列箱变;电缆分支箱建议选用以硅橡胶为主材电缆接头防洪型,例如:DFW-12系列,有特别开断央求的能够选用带SF。负荷开关分断的电缆分支箱。
