中压冷缩电缆附件的安装工艺介绍
时间:2022-05-27 14:04:45 点击次数:3184

分离近几年搜集的中压冷缩电缆附件安装工艺图和一些网络材料,本文罗列了本单位常用的中压冷缩接头防水密封方式,并比照了两者的区别,为冷缩接头防水密封方式的选用提供参考。
方式一:绝缘主体两端绕包防水带+两层防水带
1.安装工艺图(以某品牌接头为例)

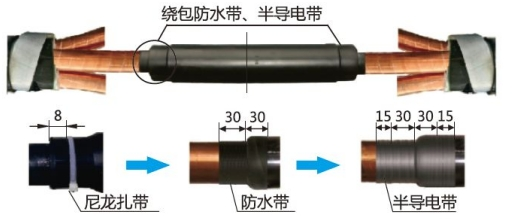

接头两端防水处置:在距接头绝缘主体两端约8mm位置分别用尼龙扎带扎紧(留意:确保扎紧可靠,且尼龙扎带与接头绝缘主体恤合严密、无间隙)。同时仅保存显露约2mm的尼龙扎带,其他去除。然后去掉铜屏蔽层上的PVC胶带及记号。清洁接头绝缘主体两端及电缆外半导电层,从电缆外半导电层上开端,搭接约30mm半搭接绕包3层防水带至接头绝缘主体上并搭接301;在防水带上绕包一层半导电带,分别盖过铜屏蔽和接头绝缘主体约15mm,见图(8)。按此工艺处置其他两相。

1)接头绝缘主体两端尼龙扎带扎紧;
2)接头绝缘主体两端,从外半导电层上开端,搭接约30mm半搭接绕包3层防水带至接头绝缘主体上并搭接30mm。
避免内护套破损后,水分或潮气自外半导电层向搭接界面浸透。

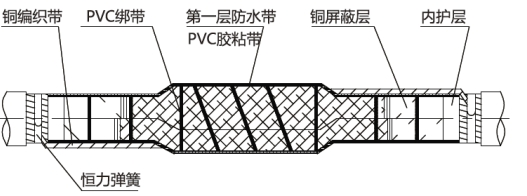

3)内护套防水处置(首层):从一端铠装断口(内护套上)开端将防水带拉长至约1.5倍以半搭叠方式绕包至另一铠装断口(防水带胶粘层应紧贴内护套),然后从防水带外以三分之一搭叠方式绕包PVC胶粘带(50mm宽)一层,将防水带完整掩盖。
避免外护套破损后,水分或潮气自内护套外表进入绝缘主体。

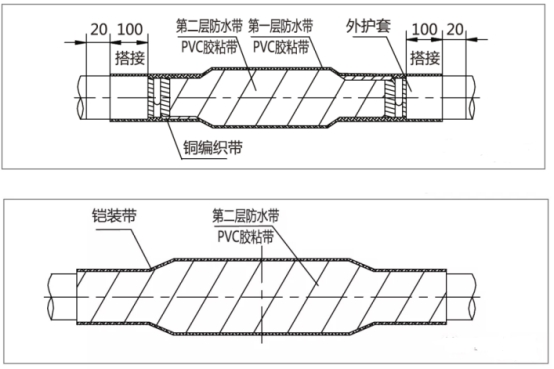

4)外护套防水处置(第二层):两端铠装打毛,将防水带拉长至约1.5倍以半搭叠方式从一端电缆外护套开端绕包至另一端电缆外护套上,请求与外护套搭接100mm。

避免环境水分或潮气自外护套断口进入绝缘主体。
