一、电缆排列方式

单芯电缆三相排列可分水平排列、垂直排列、等边三角形排列。水平和垂直排列均存在三相互感不等、阻抗不对称的问题故线路较长时需换位。等边三角形排列三相对称。目前直埋、排管、电缆沟等长距离敷设方式下，一般采用水平或垂直排列。等边三角形排列因施工固定难等其他因素，较少采用。

二、电缆附件固定要求

1)、在终端、接头或转弯处紧邻部位的电缆上，应有不少于一处的刚性固定。

2)、在垂直或斜坡的高位侧，宜有不少于2处的刚性固定。

3)、电缆蛇形敷设的每一个节距部位，宜予挠性固定。蛇形转换成直线敷设的过渡部位，宜予刚性固定。

4）、高压电缆固定夹具。

三、电缆中间接头

电缆中间接头分为绝缘中间接头和直通中间接头，一般采用整体预制，玻璃钢防水水外壳。电缆接头的地方设置专用的电缆接头工井。接头工井一般规格是10米或20米长，便于电缆的伸缩安装和蛇形敷设。电缆接头放置在沙袋上固定，施工完毕后充沙填埋。

四、电缆附件的终端选择与连接

电缆终端一般分为GIS终端、瓷套式终端、干式硅橡胶终端等。在GIS变电站内用GIS电缆终端出线，在敞开式变电站进线构架处用瓷套式终端，在电缆与架空线路相连接时电缆上铁塔，采用干式硅橡胶终端。当几回电缆线路需要T接时，因目前国内还没有成熟的电缆T接头使用，可建一个T接房，用导线将瓷套式终端或干式硅橡胶终端进行T接。用干式硅橡胶终端进行T接时，应采用硬连接方式，防止导线电动力使硅橡胶终端弯曲，造成安全事故和损坏电缆终端。电缆上铁塔时采用硅橡胶终端，应对电缆及终端采用合理的方式固定，一般采用绝缘子串将电缆终端拉直固定在铁塔横担的中间。电缆上塔的方式优点是节省占地面积，运行维护方便。

五、电缆附件避雷器的选型及安装

根据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064-2014）及工程实际情况，在高压单芯电缆与铁塔相连处一般均装设避雷器。输电线路用避雷器选择的一般程序;输电线路用避雷器的型号含义；交流输电线路避雷器参数选择和安装。

六、电缆接地箱的分类、选型

电缆接地箱的分类主要取决于功用型式、电压等级、相数及接地电缆的横截面积等。

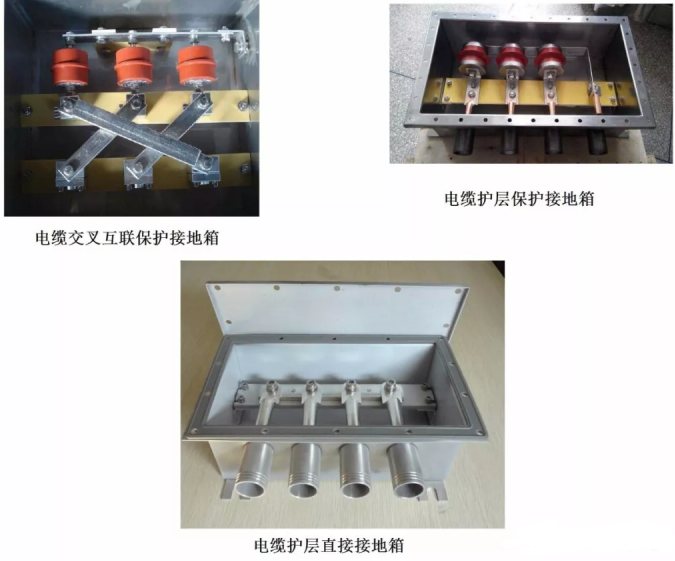

1）、按电缆接地箱的功能分为：电缆护层直接接地箱、电缆护层保护接地箱、电缆交叉互联保护接地箱。电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地，内部无需安装电缆护层保护器。电缆护层保护接地箱和电缆护层交叉互联保护接地箱内含有电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地，交叉互联接地箱是用于长距离电缆分几段后，绝缘接头部位的各相金属护层交叉换位。

2）、按电压等级分：10kV、27.5kV、35kV、48kV、66kV、110kV及220kV等。其中最为常用的是35kV、110kV及220kV。10kV一般是在单芯大平方场合，27.5kV和48kV是在铁路的电气系统，66kV是东北城市电网的场合。

3）、按进出电缆的相数分：为单相和三相，在箱体上反映的是两孔和四孔，根据现场特殊性也有其他情况出现，也就是接地电缆的根数有多于4根数的情况。

4）、按进出接地电缆的截面分：一般是25、35、50、70、95、120、150、185、240、300毫米平方，原则上系统的运行主电缆电压等级越高，截面积越大，接地电缆的截面也越大。接地箱进出接地电缆的孔大多数分两种，小孔包含150平方以下的截面，大孔包含150至300平方的截面。绝缘接头一般与交叉互联箱伴随，交叉互联箱进出的是同轴电缆，外径很大，选择大孔无疑。

5）、按特殊场合应用分：浇注式接地箱、带放电计数器接地箱、带刀闸的接地箱等等。

①、浇注式接地箱：箱里浇注树脂全绝缘全密封免维护，用于浸水场合，易于安装，只是重量比常规要大。

②、带放电计数器的接地箱：可实现记录接地系统的放电次数，依据次数来确定系统的运行状态。

③、带刀闸开关的接地箱：便于切断回路可安全地进行接地系统的电气检修。

④、带浪涌保护器的接地箱：多用于35kV电压等级以下的电气系统，目的是缓释接地电流对弱电系统的冲击，让接地电流缓缓流下，但不常用。

⑤、带泄漏开关的接地箱：多用于15kV电压等级以下的电气系统，目的是对微弱接地电流有一个让流通道，让常规的接地电流流经护层保护器，但不常用。

⑥、带电流监测的接地箱：通过在接地箱中设置各种互感器或传感器来监测接地电流的运行状态，数据的实时有效抓取是设备的关键。

⑦、智能型电缆接地箱：通过在接地箱中设置各种互感器或传感器来监测接地电流的运行状态，数据的实时有效抓取并进行网络发送给监控中心是设备的关键。

七、护层保护器选择及应用

当电缆导线中有雷击和操作过电压冲击波传播时，电缆金属护套会感应产生冲击过电压。一端接地的电缆线路可在非接地端装设保护器，交叉互联的电缆线路可在绝缘接头处装设保护器以限制护套上和绝缘接头绝缘片两侧冲击过电压的升高。护层保护器一般安装在电缆线路交叉互联箱体内和接地保护箱内

（1）、电缆附件护层保护器的作用

1）限制电缆线路金属护层中的工频感应电压

——在电缆线路正常工作状态时，高压电缆护层保护器呈现高电阻状态，截断电缆金属护层中的工频感应电流回路。

2）迅速减小电缆线路金属护层中的工频和冲击过电压

 ——当电缆线路出现接地故障、雷电过电压或内部过电压导致金属护层中出现很高过电压时，护层保护器呈现出低电阻导通状态，使得故障电流经保护器迅速泄入大地

（2）、护层保护器的选择

1）、可能最大冲击电流作用下的残压,不得大于电缆护层冲击耐压电压被1. 4所除数值(计入绝缘配合系数)。

2）、可能最大工频过电压在5s作用下,应能耐受,不击穿或损坏。

3）、可能最大冲击电流累积作用20次后,保护器不得损坏。

（3）、护层保护器的性能

常用残工比K来表示护层保护器的保护性能；保护器的残工比K愈小,则保护性能愈好。
